Sơ Đồ Công Nghệ Xử Lý Nước Thải Công Nghiệp

Sơ đồ công nghệ xử lý nước thải công nghiệp là nền tảng quan trọng trong thiết kế và vận hành mọi hệ thống xử lý nước thải hiện nay. Việc xây dựng đúng sơ đồ công nghệ không chỉ giúp nâng cao hiệu quả xử lý mà còn tối ưu chi phí đầu tư, giảm rủi ro vận hành và đảm bảo nước đầu ra đạt quy chuẩn môi trường theo quy định.

Mỗi ngành sản xuất sẽ phát sinh thành phần nước thải khác nhau. Vì vậy, sơ đồ công nghệ xử lý cần được tính toán kỹ lưỡng dựa trên đặc tính nguồn thải, lưu lượng, tải lượng ô nhiễm và yêu cầu chất lượng nước sau xử lý. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu trúc, nguyên lý hoạt động và các mô hình sơ đồ công nghệ xử lý nước thải công nghiệp phổ biến hiện nay.

Sơ đồ công nghệ xử lý nước thải công nghiệp là gì?

Sơ đồ công nghệ xử lý nước thải công nghiệp là bản mô tả toàn bộ quy trình xử lý nước thải theo từng công đoạn kỹ thuật, từ thu gom đầu vào đến xử lý hoàn thiện trước khi xả thải hoặc tái sử dụng.

Trong sơ đồ này, các thiết bị, bể xử lý và hệ thống điều khiển được liên kết theo một trình tự logic nhằm loại bỏ các thành phần ô nhiễm như:

• Chất rắn lơ lửng (TSS)
• Chất hữu cơ (BOD, COD)
• Kim loại nặng
• Dầu mỡ
• Amoni, Nitơ, Photpho
• Vi sinh vật gây hại
• Hóa chất độc hại đặc thù.

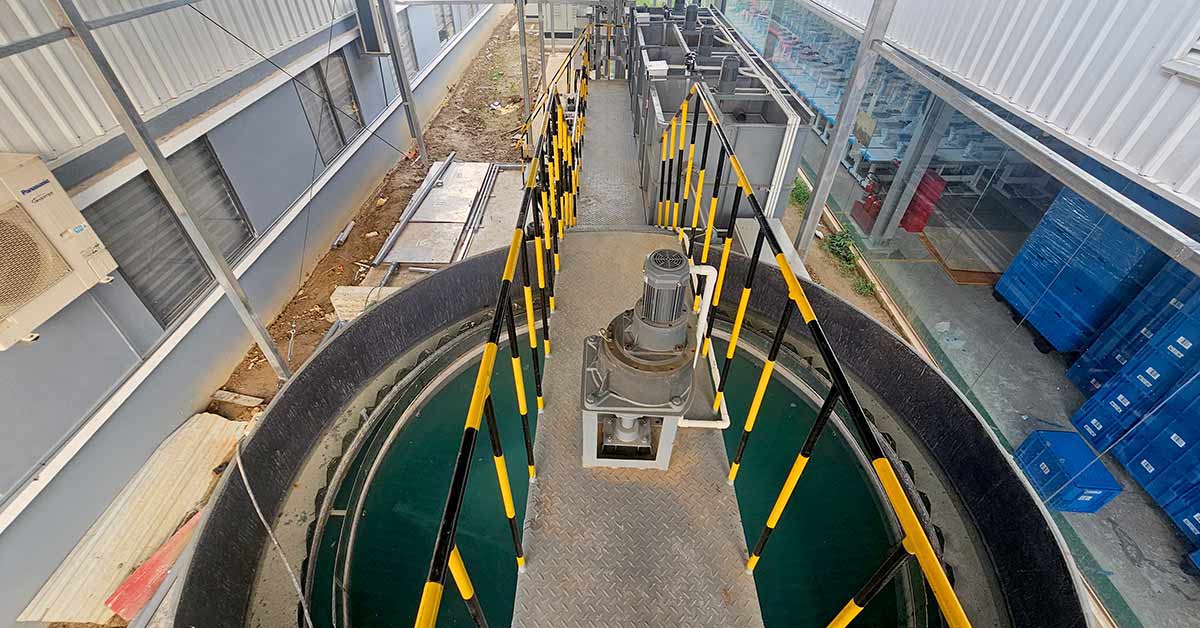

Một sơ đồ công nghệ xử lý nước thải công nghiệp được thiết kế chuẩn sẽ giúp doanh nghiệp vận hành ổn định, giảm tiêu hao điện năng, hóa chất và kéo dài tuổi thọ hệ thống.

Vai trò của sơ đồ công nghệ xử lý nước thải công nghiệp

Thiết kế đúng sơ đồ công nghệ xử lý nước thải công nghiệp mang lại nhiều lợi ích thiết thực cho doanh nghiệp.

Đảm bảo hiệu quả xử lý đạt chuẩn

Mỗi công đoạn trong hệ thống đều có nhiệm vụ riêng. Khi bố trí đúng trình tự, khả năng loại bỏ ô nhiễm sẽ đạt hiệu suất tối ưu, đảm bảo nước đầu ra đáp ứng QCVN 40:2011/BTNMT, QCVN 40:2025/BTNMT trước khi xả thải.

Tối ưu chi phí đầu tư và vận hành

Một sơ đồ hợp lý giúp giảm kích thước thiết bị, tiết kiệm diện tích xây dựng, hạn chế tiêu hao điện năng và giảm lượng hóa chất sử dụng.

Thuận tiện trong vận hành và bảo trì

Sơ đồ rõ ràng giúp kỹ thuật viên dễ theo dõi dòng chảy, phát hiện sự cố nhanh chóng và thực hiện bảo trì định kỳ hiệu quả hơn.

Dễ dàng nâng cấp mở rộng

Khi lưu lượng nước thải tăng hoặc yêu cầu xử lý thay đổi, hệ thống có thể dễ dàng tích hợp thêm module xử lý nếu sơ đồ ban đầu được thiết kế khoa học.

Thành phần cơ bản trong sơ đồ công nghệ xử lý nước thải công nghiệp

Tùy theo đặc tính nguồn thải, quy mô nhà máy và yêu cầu đầu ra, sơ đồ công nghệ xử lý nước thải công nghiệp có thể được tùy chỉnh linh hoạt. Tuy nhiên, hầu hết các hệ thống hiện đại đều được cấu thành từ các cụm xử lý chính dưới đây nhằm đảm bảo loại bỏ hiệu quả các nhóm chất ô nhiễm khác nhau.

Thu gom → Song chắn rác → Bể điều hòa → Cụm hóa lý → Cụm sinh học → Khử trùng → Xả thải.

Hệ thống thu gom nước thải đầu nguồn

Đây là công đoạn đầu tiên trong sơ đồ công nghệ xử lý nước thải công nghiệp. Hệ thống có nhiệm vụ tiếp nhận và dẫn nước thải về khu xử lý tập trung.

Hệ thống thu gom thường bao gồm mạng lưới đường ống kỹ thuật, hố ga, hố thu gom và song chắn rác thô. Song chắn rác có chức năng loại bỏ các tạp chất kích thước lớn như nilon, giẻ lau, bao bì, vụn nhựa hoặc cặn rắn nhằm hạn chế nguy cơ tắc nghẽn đường ống, hư hỏng bơm và bảo vệ các thiết bị xử lý phía sau.

Việc thiết kế hệ thống thu gom cần đảm bảo độ dốc thủy lực phù hợp, tránh lắng cặn trong đường ống và giảm thiểu mùi phát sinh.

Bể điều hòa lưu lượng và cân bằng tải lượng ô nhiễm

Trong thực tế, lưu lượng và nồng độ nước thải thường biến động theo ca sản xuất hoặc theo thời gian trong ngày. Vì vậy, bể điều hòa là hạng mục gần như bắt buộc trong mọi hệ thống xử lý nước thải. Bể điều hòa có các chức năng chính gồm:

• Ổn định lưu lượng nước đầu vào
• Cân bằng nồng độ ô nhiễm
• Giảm sốc tải cho hệ vi sinh
• Hạn chế hiện tượng quá tải cục bộ ở các công đoạn phía sau.

Thiết bị đi kèm thường là máy khuấy chìm hoặc hệ thống phân phối khí đáy nhằm duy trì trạng thái đồng nhất, tránh lắng cặn và hạn chế mùi hôi do phân hủy yếm khí.

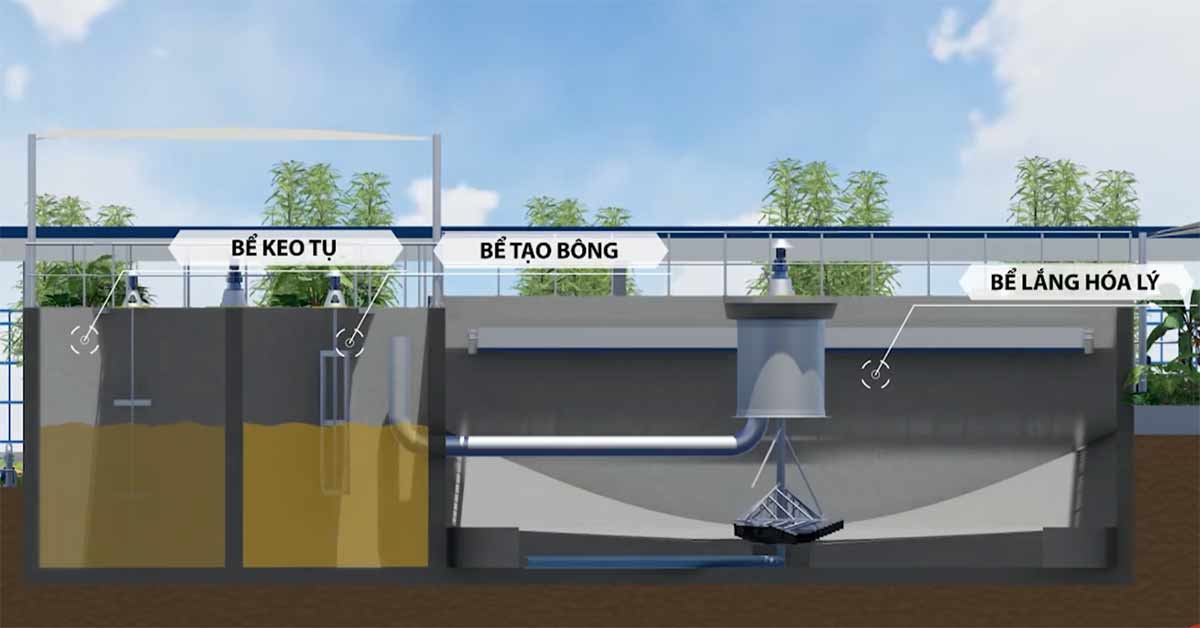

Cụm xử lý hóa lý – Loại bỏ cặn lơ lửng, kim loại nặng và chất khó phân hủy

Cụm xử lý hóa lý là một trong những công đoạn quan trọng xử lý nước thải công nghiệp. Đặc biệt đối với nước thải chứa nhiều chất rắn lơ lửng, dầu mỡ, màu, hóa chất độc hại hoặc kim loại nặng.

Mục tiêu của cụm hóa lý là chuyển các chất ô nhiễm hòa tan hoặc khó lắng thành dạng bông cặn có thể tách ra khỏi nước bằng trọng lực. Quy trình xử lý hóa lý thường gồm các bước sau:

Điều chỉnh pH

Đây là bước đầu tiên nhằm đưa pH nước thải về khoảng tối ưu, thường từ 6.5–8.5, tạo điều kiện thuận lợi cho các phản ứng hóa học tiếp theo. Tùy từng nguồn nước, hệ thống có thể châm:

• Axit (H₂SO₄, HCl) để hạ pH
• Kiềm (NaOH, Ca(OH)₂) để nâng pH.

Việc kiểm soát pH chính xác giúp tăng hiệu quả keo tụ và hỗ trợ kết tủa kim loại nặng.

Keo tụ (Coagulation)

Ở công đoạn này, hóa chất keo tụ như PAC hoặc phèn nhôm được bổ sung nhằm trung hòa điện tích bề mặt của các hạt cặn siêu nhỏ đang tồn tại ở trạng thái phân tán. Các hạt mất ổn định sẽ bắt đầu liên kết với nhau tạo thành các vi bông cặn.

Tạo bông (Flocculation)

Sau keo tụ, polymer trợ keo được châm vào để tăng khả năng kết dính giữa các vi bông, tạo thành các bông cặn lớn hơn và dễ lắng hơn. Quá trình này yêu cầu khuấy chậm, tránh làm vỡ bông cặn.

Lắng hóa lý

Nước sau tạo bông được dẫn vào bể lắng nhằm tách bông cặn ra khỏi nước sạch nhờ trọng lực. Phần bùn lắng được thu gom về hệ thống xử lý bùn. Phần nước trong tiếp tục chuyển sang cụm sinh học. Cụm xử lý hóa lý giúp giảm mạnh:

• TSS (chất rắn lơ lửng)
• Độ màu
• Dầu mỡ
• COD khó phân hủy
• Kim loại nặng như Fe, Cu, Zn, Ni, Cr.

Đây là bước tiền xử lý quan trọng giúp giảm tải cho công đoạn sinh học phía sau.

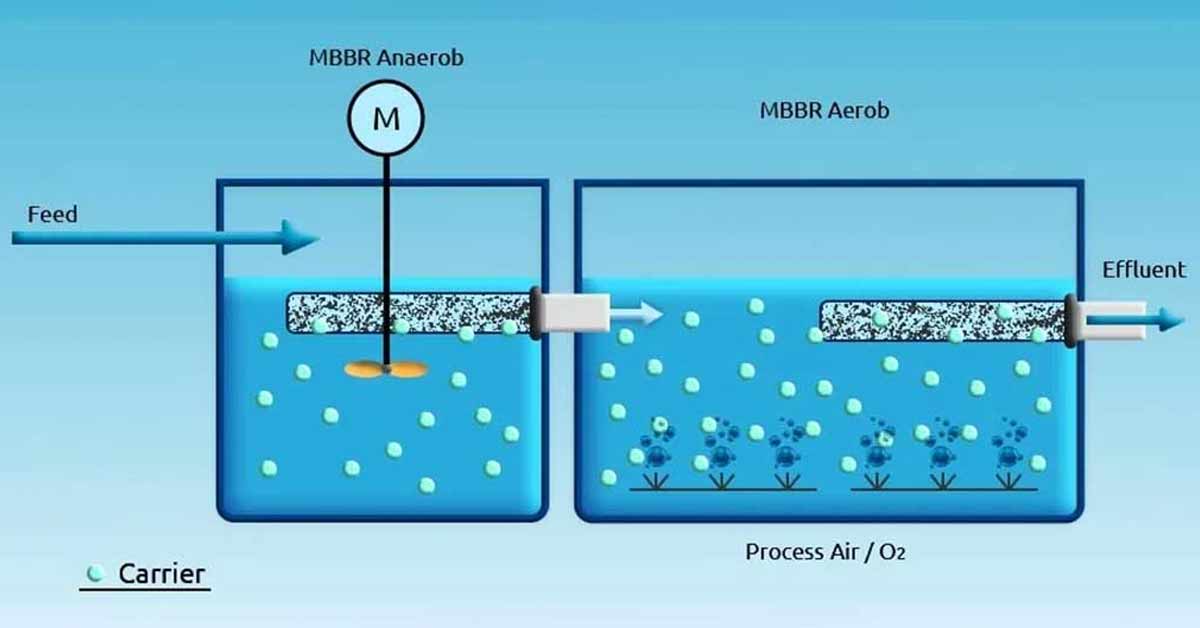

Cụm xử lý sinh học bằng công nghệ MBBR – Trái tim của hệ thống xử lý hiện đại

Trong nhiều hệ thống xử lý nước thải công nghiệp hiện nay, công nghệ MBBR (Moving Bed Biofilm Reactor) đang được ưu tiên nhờ hiệu suất xử lý cao, vận hành ổn định và tiết kiệm diện tích.

MBBR là công nghệ sinh học hiếu khí sử dụng các giá thể vi sinh di động (bio media) làm nơi bám dính cho màng vi sinh phát triển. Khi nước thải đi qua bể, hệ thống cấp khí liên tục sẽ vừa cung cấp oxy cho vi sinh vật, vừa tạo dòng chuyển động giúp các giá thể di chuyển tự do trong bể. Vi sinh vật bám trên bề mặt giá thể sẽ hấp thụ và phân hủy các chất ô nhiễm hữu cơ trong nước.

Nguyên lý hoạt động của bể MBBR

Quá trình xử lý diễn ra theo cơ chế màng sinh học bám dính. Các chất ô nhiễm như: BOD, COD, Amoni (NH₄⁺), Nitơ tổng sẽ được vi sinh chuyển hóa thành các chất ổn định hơn như CO₂, nước và nitrat. Nhờ mật độ vi sinh lớn trên giá thể, khả năng xử lý của MBBR cao hơn nhiều so với bể Aerotank truyền thống.

Bể lắng sinh học tách bùn vi sinh

Sau bể MBBR, nước tiếp tục được đưa vào bể lắng sinh học để tách phần bùn sinh học ra khỏi nước đã xử lý. Tại đây, bùn sẽ lắng xuống đáy bể và được thu gom định kỳ. Một phần có thể được tuần hoàn về hệ thống nếu cần bổ sung vi sinh, phần còn lại được chuyển đến khu xử lý bùn. Hiệu quả của bể lắng ảnh hưởng trực tiếp đến độ trong và chất lượng nước đầu ra.

Khử trùng nước thải trước khi xả thải

Sau khi hoàn tất các bước xử lý chính, nước cần được khử trùng để tiêu diệt vi khuẩn, virus và các vi sinh vật gây bệnh còn sót lại. Các phương pháp khử trùng phổ biến gồm:

• Châm Chlorine
• Đèn UV diệt khuẩn
• Ozone.

Việc lựa chọn công nghệ phụ thuộc vào mục đích xả thải hoặc tái sử dụng nước.

Hệ thống xử lý bùn thải

Bùn phát sinh từ bể lắng hóa lý và bể lắng sinh học cần được xử lý riêng để giảm thể tích và thuận tiện cho vận chuyển. Hệ thống này thường gồm:

• Bể chứa bùn
• Bể nén bùn
• Máy ép bùn
• Thiết bị pha polymer.

Quản lý bùn đúng quy trình giúp giảm chi phí vận chuyển và đáp ứng yêu cầu pháp lý về chất thải.

Tủ điện điều khiển tự động PLC

Trong các hệ thống hiện đại, tủ điện điều khiển là trung tâm vận hành toàn bộ sơ đồ công nghệ xử lý nước thải công nghiệp. Hệ thống PLC giúp tự động hóa nhiều tác vụ như:

• Điều khiển bơm cấp và bơm xả
• Quản lý máy thổi khí
• Điều khiển châm hóa chất
• Giám sát cảm biến pH, DO, ORP
• Cảnh báo lỗi thiết bị
• Lưu trữ dữ liệu vận hành.

Ứng dụng tự động hóa giúp hệ thống hoạt động ổn định, giảm nhân công và nâng cao tuổi thọ thiết bị.

Nguyên tắc thiết kế sơ đồ công nghệ xử lý nước thải công nghiệp

Để xây dựng sơ đồ xử lý nước thải công nghiệp hiệu quả, cần tuân thủ các nguyên tắc sau:

Khảo sát chính xác nguồn nước thải

Cần phân tích đầy đủ các chỉ tiêu như pH, COD, BOD, TSS, Amoni, kim loại nặng và lưu lượng dao động.

Lựa chọn công nghệ phù hợp

Không phải công nghệ hiện đại nhất là tốt nhất. Giải pháp phù hợp phải cân bằng giữa hiệu quả xử lý, diện tích và ngân sách đầu tư.

Dự phòng khả năng mở rộng

Hệ thống nên có phương án nâng công suất trong tương lai để tránh phải cải tạo lớn.

Tự động hóa tối đa

Ứng dụng PLC và cảm biến online giúp giảm sai sót vận hành và nâng cao độ ổn định của toàn hệ thống.

Việt Phát thiết kế, thi công hệ thống xử lý nước thải công nghiệp theo yêu cầu

Xử lý nước Việt Phát chuyên tư vấn, thiết kế và thi công trọn gói hệ thống xử lý nước thải cho nhà máy, khu công nghiệp và cơ sở sản xuất trên toàn quốc. Chúng tôi thực hiện đầy đủ các bước:

• Khảo sát nguồn nước thực tế
• Phân tích mẫu tại phòng thí nghiệm
• Thiết kế sơ đồ công nghệ xử lý nước thải công nghiệp tối ưu
• Lắp đặt thiết bị đồng bộ
• Lập trình tủ điện điều khiển
• Chạy thử nghiệm thu
• Bảo trì và hỗ trợ kỹ thuật dài hạn.

Mỗi dự án đều được cá nhân hóa nhằm đảm bảo hiệu quả xử lý cao nhất với chi phí hợp lý nhất.

Kết luận

Thiết kế sơ đồ công nghệ xử lý nước thải công nghiệp là bước quyết định đến hiệu quả toàn bộ hệ thống xử lý. Một sơ đồ đúng không chỉ giúp doanh nghiệp tuân thủ quy định môi trường mà còn tiết kiệm chi phí vận hành lâu dài và nâng cao tính bền vững trong sản xuất.
