Bản Vẽ Hệ Thống Xử Lý Nước Thải: Vai Trò, Thành Phần Và Tiêu Chuẩn Thiết Kế Kỹ Thuật

Trong mọi dự án môi trường, bản vẽ hệ thống xử lý nước thải là tài liệu kỹ thuật quan trọng giúp định hình toàn bộ cấu trúc, nguyên lý vận hành và phương án thi công công trình. Đây không chỉ là cơ sở để đơn vị thiết kế, thi công và chủ đầu tư phối hợp hiệu quả mà còn là tài liệu bắt buộc trong hồ sơ pháp lý, thẩm định và nghiệm thu hệ thống. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu trúc, nội dung và các tiêu chuẩn kỹ thuật cần có trong một bộ bản vẽ hệ thống xử lý nước thải chuyên nghiệp.

Bản vẽ hệ thống xử lý nước thải là gì?

Bản vẽ hệ thống xử lý nước thải là tập hợp các bản thiết kế kỹ thuật mô tả chi tiết cấu tạo và nguyên lý hoạt động của toàn bộ công trình xử lý nước. Đây là tài liệu thể hiện trực quan các hạng mục như bể xử lý, đường ống, máy móc thiết bị, hệ thống điện và các thông số kỹ thuật liên quan.

Thông qua bản vẽ, kỹ sư có thể xác định chính xác vị trí lắp đặt thiết bị, kích thước công trình và cách kết nối giữa các công đoạn xử lý. Một bộ bản vẽ hệ thống xử lý nước thải thường được sử dụng trong các giai đoạn:

• Thiết kế kỹ thuật và lập dự toán
• Xin cấp phép môi trường
• Thi công lắp đặt hệ thống
• Nghiệm thu và bàn giao công trình
• Bảo trì, nâng cấp hệ thống sau này.

Vai trò quan trọng của bản vẽ hệ thống xử lý nước thải

Định hướng toàn bộ quá trình thi công

Bản vẽ là cơ sở để đội ngũ kỹ thuật triển khai đúng thiết kế. Mọi thông số về kích thước bể, vị trí thiết bị và tuyến ống đều phải bám sát bản vẽ để đảm bảo hệ thống hoạt động đúng nguyên lý.

Nếu thiếu bản vẽ hệ thống xử lý nước thải, quá trình thi công dễ phát sinh sai lệch, gây chồng chéo đường ống hoặc lắp đặt thiết bị không đúng vị trí.

Tối ưu chi phí đầu tư

Thiết kế bản vẽ chi tiết giúp tính toán chính xác khối lượng vật tư, thiết bị và nhân công cần sử dụng. Điều này giúp hạn chế lãng phí và kiểm soát ngân sách hiệu quả hơn.

Đảm bảo hiệu quả vận hành

Một bản vẽ được tính toán đúng kỹ thuật sẽ giúp dòng chảy ổn định, tối ưu thời gian lưu nước và nâng cao hiệu suất xử lý.

Hỗ trợ bảo trì và nâng cấp

Khi cần sửa chữa hoặc mở rộng hệ thống, bản vẽ là tài liệu tham chiếu quan trọng giúp kỹ thuật viên xác định nhanh vị trí đường ống, van và thiết bị.

Các thành phần chính trong bản vẽ hệ thống xử lý nước thải

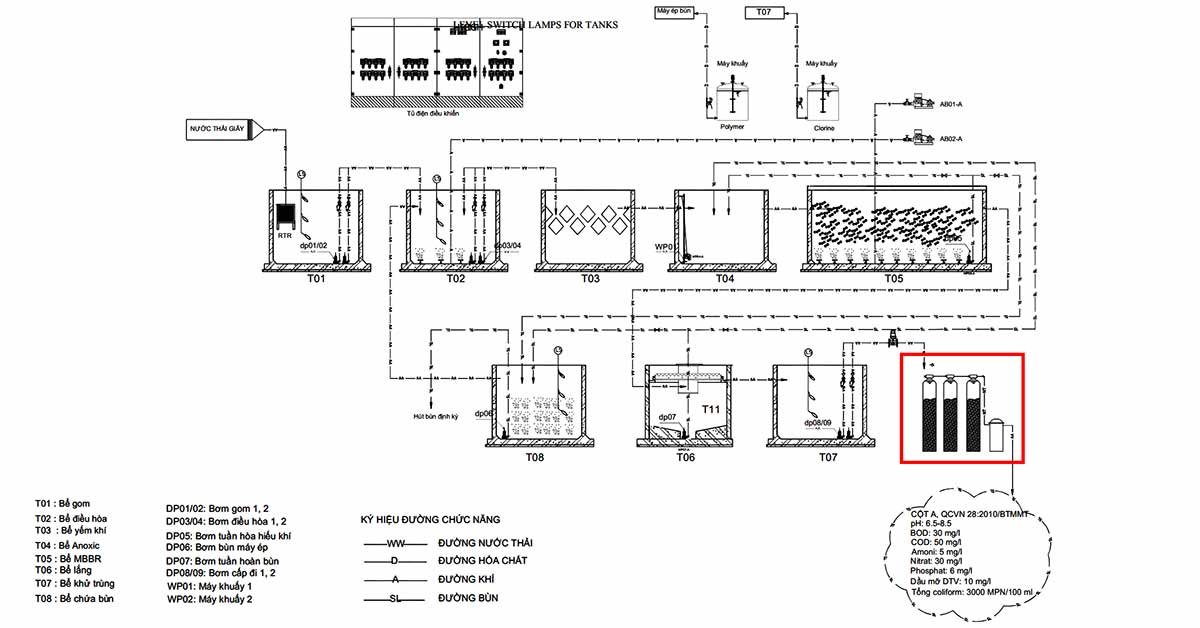

Bản vẽ sơ đồ công nghệ xử lý

Đây là phần quan trọng nhất trong bộ hồ sơ. Nội dung thể hiện chuỗi xử lý nước thải từ đầu vào đến đầu ra. Một sơ đồ điển hình thường bao gồm:

• Hố thu gom nước thải
• Bể điều hòa
• Bể keo tụ tạo bông
• Bể lắng
• Cụm xử lý sinh học
• Bể khử trùng
• Bể chứa bùn
• Hệ thống xả thải đạt chuẩn.

Sơ đồ công nghệ giúp người vận hành hiểu rõ hướng di chuyển của dòng nước và chức năng của từng công đoạn.

Bản vẽ mặt bằng bố trí thiết bị

Phần này thể hiện vị trí thực tế của các bể, máy bơm, máy thổi khí, tủ điện và hệ thống đường ống trong không gian xây dựng. Một bản vẽ tốt cần đảm bảo:

• Thiết bị bố trí thuận tiện vận hành
• Có khoảng cách bảo trì hợp lý
• Đường đi kỹ thuật thông thoáng
• Tối ưu diện tích sử dụng

Bản vẽ đường ống công nghệ

Đường ống là “mạch máu” của hệ thống. Bản vẽ cần thể hiện rõ:

• Hướng dòng chảy
• Đường kính ống
• Chủng loại vật liệu
• Vị trí van khóa
• Cao độ lắp đặt
• Điểm đấu nối thiết bị.

Thiết kế chính xác giúp tránh tổn thất áp lực và hạn chế nguy cơ rò rỉ.

Bản vẽ kết cấu bể xử lý

Phần này mô tả chi tiết kết cấu xây dựng như:

• Kích thước dài, rộng, sâu
• Độ dày thành bể
• Cốt thép gia cường
• Chống thấm
• Nắp đậy
• Thang thao tác.

Đây là hạng mục quan trọng quyết định độ bền lâu dài của công trình.

Bản vẽ điện điều khiển và tự động hóa

Hệ thống hiện đại luôn tích hợp tủ điện điều khiển để tự động hóa vận hành. Trong bản vẽ, phần điện thường bao gồm:

• Tủ điện trung tâm
• Bộ PLC điều khiển
• Cảm biến mực nước
• Cảm biến pH
• Đồng hồ lưu lượng
• Bộ cảnh báo sự cố
• Sơ đồ đấu nối thiết bị.

Điều này giúp hệ thống vận hành ổn định và giảm chi phí nhân công.

Tiêu chuẩn kỹ thuật khi thiết kế bản vẽ hệ thống xử lý nước thải

Phù hợp với đặc tính nguồn nước

Mỗi loại nước thải có tính chất khác nhau như:

• Nước thải sinh hoạt
• Nước thải công nghiệp
• Nước thải y tế
• Nước thải thực phẩm
• Nước thải xi mạ.

Vì vậy, bản vẽ phải được thiết kế riêng dựa trên lưu lượng và thành phần ô nhiễm thực tế.

Tuân thủ quy chuẩn môi trường

Thiết kế cần đáp ứng các tiêu chuẩn xả thải hiện hành như:

• QCVN 40:2011/BTNMT, QCVN 40:2025/BTNMT đối với nước thải công nghiệp.
• QCVN 14:2008/BTNMT, QCVN 14:2025/BTNMT đối với nước thải sinh hoạt.
• QCVN 62-MT:2016/BTNMT, QCVN 62:2025/BTNMT đối với nước thải chăn nuôi.
• QCVN QCVN 28:2010/BTNMT đối với nước thải y tế.
• Quy định địa phương về đấu nối và xả thải.

Đảm bảo khả năng mở rộng

Một hệ thống tốt cần có khả năng nâng công suất khi nhu cầu sản xuất tăng lên. Do đó, bản vẽ nên dự phòng không gian và phương án mở rộng thiết bị trong tương lai.

Các bước xây dựng bản vẽ hệ thống xử lý nước thải đạt chuẩn kỹ thuật

Để hoàn thiện một bộ bản vẽ hệ thống xử lý nước thải chính xác và có tính ứng dụng cao, đơn vị thiết kế thường triển khai theo quy trình kỹ thuật gồm nhiều bước liên tiếp nhằm đảm bảo tính khả thi và hiệu quả vận hành thực tế.

Khảo sát thực địa công trình

Giai đoạn đầu tiên là kiểm tra hiện trạng khu vực lắp đặt. Kỹ sư sẽ tiến hành đo đạc diện tích, đánh giá địa hình, xác định cao độ nền và kiểm tra các điều kiện đấu nối hạ tầng như cấp điện, cấp nước và hệ thống thoát nước hiện hữu.

Phân tích đặc tính nguồn nước thải

Mẫu nước được thu thập và đưa đi kiểm nghiệm để xác định các thông số ô nhiễm quan trọng như COD, BOD, TSS, độ pH, hàm lượng Amoni hoặc kim loại nặng. Đây là cơ sở để lựa chọn phương án xử lý phù hợp.

Đề xuất công nghệ xử lý tối ưu

Dựa trên kết quả phân tích, đội ngũ kỹ thuật sẽ xác định công nghệ xử lý thích hợp như phương pháp hóa lý, công nghệ sinh học hoặc mô hình kết hợp nhiều giai đoạn nhằm đảm bảo nước đầu ra đạt tiêu chuẩn.

Triển khai bản vẽ kỹ thuật chi tiết

Sau khi chốt phương án công nghệ, kỹ sư tiến hành xây dựng đầy đủ bộ bản vẽ hệ thống xử lý nước thải, bao gồm sơ đồ công nghệ, mặt bằng bố trí thiết bị, hệ thống đường ống, kết cấu xây dựng và sơ đồ điện điều khiển.

Kiểm tra, rà soát và hoàn thiện hồ sơ

Trước khi chuyển sang thi công, toàn bộ bản vẽ sẽ được kiểm tra lại để đánh giá độ chính xác, tính khả thi và khả năng vận hành ổn định trong điều kiện thực tế.

Kết luận

Bản vẽ hệ thống xử lý nước thải là nền tảng quan trọng quyết định chất lượng và hiệu quả của toàn bộ công trình xử lý nước. Một bộ bản vẽ chuẩn kỹ thuật không chỉ giúp thi công chính xác mà còn hỗ trợ vận hành ổn định, tiết kiệm chi phí và đáp ứng đầy đủ yêu cầu pháp lý về môi trường.
