Thiết Kế Và Vận Hành Hệ Thống Tuyển Nổi DAF Theo Yêu Cầu Kỹ Thuật

Thiết kế và vận hành hệ thống tuyển nổi là quá trình cần phối hợp giữa tính toán thủy lực, lựa chọn thiết bị và kiểm soát điều kiện xử lý. Công nghệ tuyển nổi khí hòa tan DAF thường được áp dụng để tách chất rắn lơ lửng và dầu mỡ khỏi nước thải. Hiệu quả của hệ thống phụ thuộc nhiều vào đặc tính nước đầu vào và chế độ vận hành thực tế. Các yếu tố như lưu lượng, TSS, tỷ lệ tuần hoàn và áp suất bão hòa cần được xác định phù hợp. Bên cạnh đó, công đoạn keo tụ và tạo bông phải được kiểm soát trước khi nước vào bể tuyển nổi.

Vai trò của hệ thống tuyển nổi DAF trong xử lý nước thải

DAF sử dụng các vi bọt khí để tạo lực nổi cho hạt cặn và dầu mỡ. Nước tuần hoàn được đưa vào thiết bị bão hòa dưới áp suất. Khi dòng nước bão hòa đi qua vị trí giảm áp, không khí được giải phóng thành các bọt khí có kích thước nhỏ. Các bọt khí này bám vào bông cặn và đưa chúng lên bề mặt bể. Lớp váng sau đó được thu gom bằng thiết bị gạt. Nguyên lý này giúp DAF phù hợp với nguồn nước có nhiều hạt nhẹ, dầu mỡ hoặc cặn khó tách bằng lắng trọng lực.

Trong thực tế, DAF thường được bố trí sau các công đoạn tiền xử lý. Song chắn rác giúp loại bỏ vật thể lớn và bảo vệ bơm. Bể điều hòa có thể được sử dụng khi lưu lượng hoặc nồng độ ô nhiễm biến động mạnh. Với nước chứa dầu nhũ tương hoặc chất rắn dạng keo, công đoạn keo tụ và tạo bông thường được bố trí trước DAF. Jar test giúp xác định loại hóa chất, liều lượng và khoảng pH phù hợp cho từng nguồn nước.

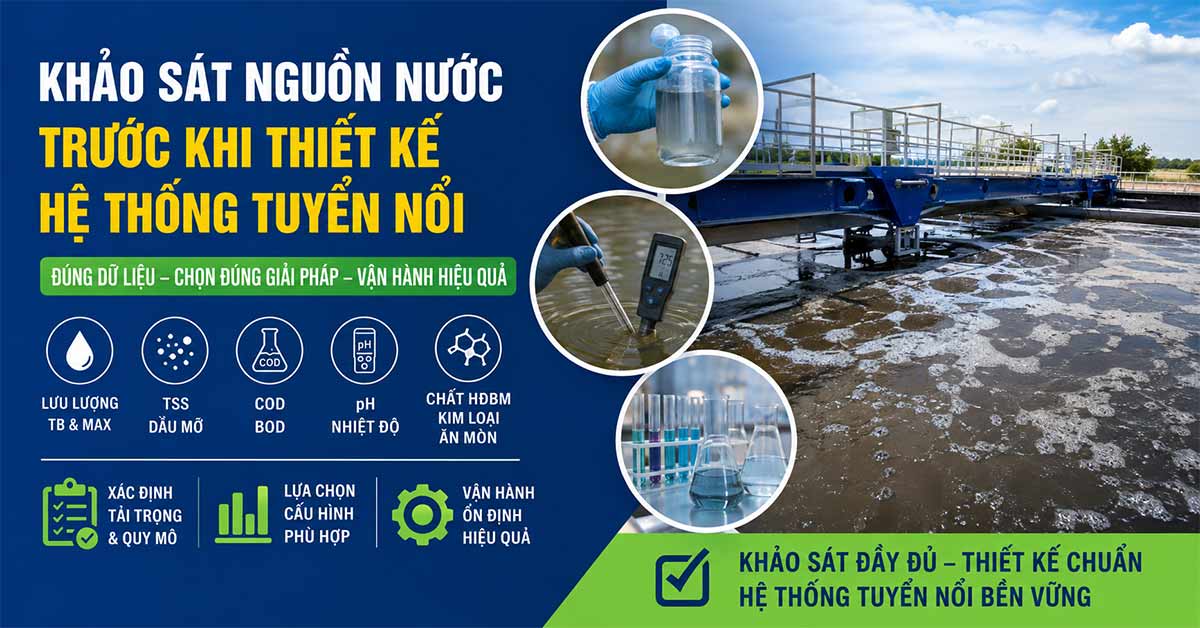

Khảo sát nguồn nước trước khi thiết kế hệ thống tuyển nổi

Cơ sở đầu tiên của thiết kế và vận hành hệ thống tuyển nổi là dữ liệu nước thải đầu vào. Lưu lượng cần được xác định theo mức trung bình và mức cao nhất. Nên khảo sát thêm sự thay đổi theo ca sản xuất hoặc thời điểm phát sinh nước thải. Các chỉ tiêu TSS, dầu mỡ, COD, BOD, pH và nhiệt độ cần được phân tích. Với nước thải công nghiệp, cần xem xét thêm chất hoạt động bề mặt, kim loại và các thành phần có khả năng gây ăn mòn.

Kết quả khảo sát giúp xác định tải trọng xử lý và quy mô bể. TSS cao làm tăng nhu cầu vi bọt và lượng váng phát sinh. Dầu mỡ dạng nhũ tương có thể cần xử lý hóa chất trước khi tuyển nổi. pH cũng ảnh hưởng đến quá trình keo tụ và tạo bông. Vì vậy, thiết kế không nên dựa riêng vào công suất nước mà cần xem xét đồng thời tải lượng ô nhiễm. Đây là cơ sở để lựa chọn cấu hình thiết bị và chế độ vận hành phù hợp.

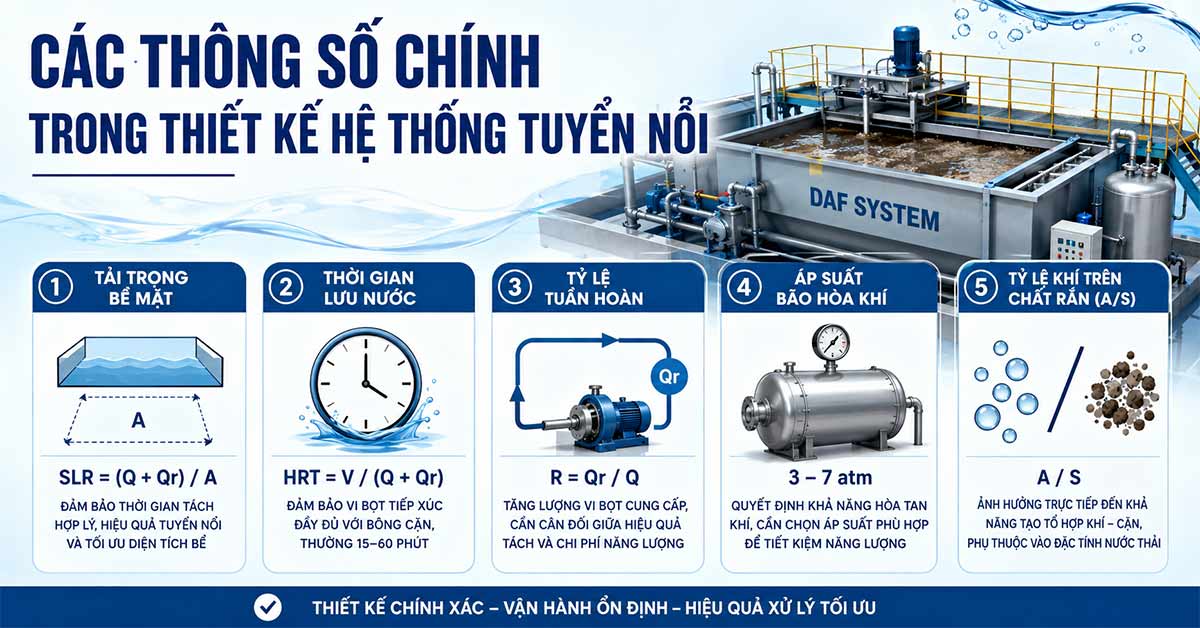

Các thông số chính trong thiết kế hệ thống tuyển nổi

Tải trọng bề mặt

Tải trọng bề mặt SLR được sử dụng để xác định diện tích vùng tuyển nổi. Công thức tham khảo là SLR = (Q + Qr) / A. Trong đó, Q là lưu lượng nước thải, Qr là lưu lượng tuần hoàn và A là diện tích bề mặt bể. SLR quá cao làm giảm thời gian tách giữa nước và bông cặn. SLR quá thấp lại làm tăng diện tích xây dựng. Giá trị lựa chọn cần dựa trên loại nước thải và hiệu quả tiền xử lý.

Thời gian lưu nước

Thời gian lưu nước HRT thể hiện khoảng thời gian trung bình nước nằm trong vùng tuyển nổi. Công thức được sử dụng là HRT = V / (Q + Qr). HRT phải đủ để vi bọt tiếp xúc với bông cặn và hỗ trợ quá trình nổi. Theo tài liệu nguồn, DAF thường có thời gian lưu ngắn hơn bể lắng trọng lực. Khoảng tham khảo được nêu là 15–60 phút. Thông số thực tế cần được xác định theo đặc tính nước và điều kiện công trình.

Tỷ lệ tuần hoàn

Tỷ lệ tuần hoàn R được tính theo công thức R = Qr / Q. Dòng tuần hoàn được đưa qua thiết bị bão hòa để hòa tan không khí. Sau khi giảm áp, lượng khí hòa tan được giải phóng thành vi bọt. Tăng tỷ lệ tuần hoàn có thể làm tăng lượng bọt khí cung cấp cho bể. Tuy nhiên, lưu lượng tuần hoàn lớn cũng làm tăng công suất bơm và nhu cầu năng lượng. Do đó, R cần được điều chỉnh theo tải lượng chất rắn và yêu cầu tách.

Áp suất bão hòa khí

Áp suất bão hòa quyết định khả năng hòa tan không khí trong dòng tuần hoàn. Tài liệu nguồn đưa ra khoảng tham khảo 3–7 atm. Khi giảm áp sau quá trình bão hòa, không khí được giải phóng và hình thành vi bọt. Áp suất cao hơn có thể tăng lượng khí hòa tan. Tuy nhiên, chế độ áp suất quá cao làm tăng mức tiêu thụ năng lượng. Vì vậy, cần xác định điểm vận hành phù hợp giữa lượng khí cần thiết và chi phí vận hành.

Tỷ lệ khí trên chất rắn A/S

A/S biểu thị tương quan giữa lượng không khí được giải phóng và lượng chất rắn cần tách. Thông số này liên quan trực tiếp đến khả năng tạo tổ hợp khí – cặn. A/S phụ thuộc vào TSS đầu vào, tỷ lệ tuần hoàn, áp suất bão hòa và hiệu suất hòa tan khí. Không nên áp dụng cùng một giá trị A/S cho mọi loại nước thải. Đặc tính bông cặn, kích thước hạt và tỷ trọng đều ảnh hưởng đến nhu cầu vi bọt.

Cấu tạo và bố trí thiết bị DAF

Một hệ thống DAF gồm bể tuyển nổi, cụm bão hòa khí, bơm tuần hoàn, thiết bị giảm áp và bộ phận thu váng. Bể có thể sử dụng dạng chữ nhật hoặc hình tròn. Bên trong cần bố trí vùng tiếp xúc và vùng tuyển nổi hợp lý. Dòng nước phải được phân phối ổn định để hạn chế phá vỡ bông. Các tấm hướng dòng có thể được sử dụng nhằm kiểm soát thủy lực và hạn chế dòng chảy không mong muốn.

Cụm bão hòa khí thường gồm bình hoặc bể chịu áp, bơm cao áp và hệ thống cấp khí. Van giảm áp hoặc đầu phun tạo điều kiện giải phóng khí thành vi bọt. Vị trí lắp đặt bộ phận này cần bảo đảm vi bọt phân bố đều trong vùng tiếp xúc. Hệ thống gạt váng có nhiệm vụ thu lớp cặn trên bề mặt. Máng thu nước cần được bố trí để hạn chế cuốn theo váng. Với nước chứa hạt nặng, có thể bố trí thêm đường xả cặn đáy.

Quy trình vận hành hệ thống tuyển nổi DAF

Thiết kế và vận hành hệ thống tuyển nổi trong xử lý nước thải cần được kiểm tra thông qua quá trình chạy thử. Trước khi cấp nước thải, cần kiểm tra bơm, máy nén, đường ống, van, bộ gạt váng và hệ thống điều khiển. Chạy thử bằng nước sạch giúp kiểm tra độ kín và phân phối dòng. Khi chuyển sang nước thải, nên tăng lưu lượng từng bước. Các thông số áp suất, tuần hoàn và hóa chất cần được thiết lập theo chế độ ban đầu đã tính toán.

Trong quá trình vận hành, lưu lượng đầu vào cần được theo dõi thường xuyên. Áp suất bão hòa phải duy trì ổn định theo chế độ đã lựa chọn. Nếu áp suất giảm bất thường, cần kiểm tra bơm, máy nén và đường ống. Tỷ lệ tuần hoàn cũng cần được điều chỉnh khi tải lượng TSS thay đổi. Việc tăng R có thể cải thiện lượng vi bọt nhưng đồng thời làm tăng năng lượng tiêu thụ. Vì vậy, mọi điều chỉnh nên dựa trên chất lượng nước đầu ra và dữ liệu vận hành.

Kiểm soát hóa chất và chất lượng nước sau xử lý

Keo tụ tạo bông có ảnh hưởng trực tiếp đến khả năng tuyển nổi. Jar test nên được thực hiện khi nguồn nước thay đổi hoặc hiệu suất xử lý giảm. Bơm định lượng phải được kiểm tra và hiệu chuẩn định kỳ. Điểm châm hóa chất cũng cần bảo đảm khả năng phân tán và khuấy trộn phù hợp. pH phải nằm trong khoảng hoạt động hiệu quả của loại hóa chất đang sử dụng.

Chất lượng nước cần được theo dõi bằng cả quan sát và phân tích. Độ đục giúp đánh giá nhanh tình trạng tách cặn. TSS, dầu mỡ và COD nên được kiểm tra định kỳ để xác định hiệu suất loại bỏ. Lớp váng cũng cần được quan sát về độ dày, độ đặc và khả năng thu gom. Nhật ký vận hành nên ghi lại lưu lượng, áp suất, hóa chất và các hiện tượng bất thường. Dữ liệu này giúp xác định xu hướng và hỗ trợ xử lý sự cố.

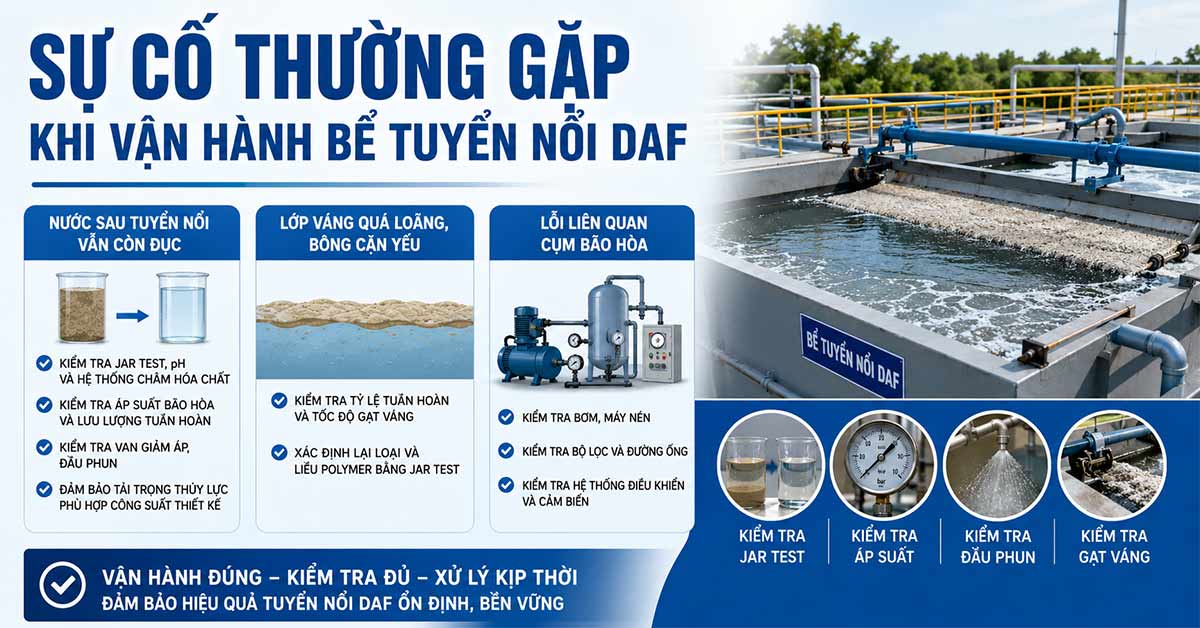

Sự cố thường gặp khi vận hành bể tuyển nổi DAF

Một vấn đề thường gặp là nước sau tuyển nổi vẫn còn đục. Nguyên nhân có thể liên quan đến keo tụ, tạo bông, lượng vi bọt hoặc tải trọng thủy lực. Khi xảy ra hiện tượng này, cần kiểm tra Jar test, pH và hệ thống châm hóa chất. Tiếp đó, kiểm tra áp suất bão hòa và lưu lượng tuần hoàn. Van giảm áp hoặc đầu phun bị tắc cũng cần được kiểm tra. Nếu hệ thống đang quá tải, cần đưa lưu lượng về mức phù hợp với công suất thiết kế.

Lớp váng quá loãng có thể xuất hiện khi lượng khí quá cao hoặc tốc độ gạt quá lớn. Polymer chưa phù hợp cũng có thể làm bông cặn yếu. Người vận hành nên kiểm tra lại tỷ lệ tuần hoàn và tốc độ gạt váng. Jar test giúp xác định lại loại và liều polymer. Với các lỗi liên quan đến cụm bão hòa, cần kiểm tra bơm, máy nén, bộ lọc, đường ống và hệ thống điều khiển.

Bảo trì hệ thống tuyển nổi định kỳ

Bảo trì là một phần quan trọng của thiết kế và vận hành hệ thống tuyển nổi trong giai đoạn khai thác. Cụm bão hòa khí cần được kiểm tra bơm cao áp, máy nén, phớt, bộ lọc và van an toàn. Van giảm áp và đầu phun cần vệ sinh thường xuyên để hạn chế tắc nghẽn. Đây là vị trí có ảnh hưởng trực tiếp đến khả năng tạo vi bọt.

Thiết bị gạt váng cần được kiểm tra động cơ, hộp số, xích, ổ trục và lưỡi gạt. Bơm định lượng phải được kiểm tra rò rỉ và hiệu chuẩn. Các cảm biến áp suất, lưu lượng, pH và độ đục cũng cần được kiểm tra theo kế hoạch. Bể tuyển nổi nên được vệ sinh định kỳ để loại bỏ cặn bám và vật liệu tích tụ. Khi thực hiện bảo trì, cần tuân thủ yêu cầu an toàn đối với thiết bị áp lực, hóa chất và không gian hạn chế.

Kết luận

Thiết kế và vận hành hệ thống tuyển nổi cần được triển khai đồng bộ từ khảo sát nước thải đến tính toán công trình và kiểm soát thiết bị. Các thông số như SLR, HRT, tỷ lệ tuần hoàn, áp suất bão hòa và A/S có ảnh hưởng trực tiếp đến hiệu quả DAF. Công đoạn keo tụ và tạo bông cũng cần được kiểm soát bằng dữ liệu thực tế. Khi hệ thống vận hành đúng tải và được bảo trì định kỳ, hiệu quả tách TSS và dầu mỡ sẽ ổn định hơn.

Việc theo dõi lưu lượng, áp suất, chất lượng nước và lớp váng giúp phát hiện sớm các bất thường. Khi có sự cố, cần kiểm tra theo từng nhóm nguyên nhân thay vì thay đổi nhiều thông số cùng lúc. Quy trình vận hành có nhật ký và kế hoạch bảo trì rõ ràng sẽ giúp giảm thời gian dừng máy. Đây cũng là cơ sở để kiểm soát chi phí và duy trì hiệu suất xử lý trong thời gian dài.
