Cấu Tạo Hệ Thống Xử Lý Nước Thải Hợp Khối

Nước thải phát sinh từ khu dân cư, nhà hàng, khách sạn, trường học và nhiều cơ sở dịch vụ cần được xử lý trước khi xả ra môi trường. Với những công trình có diện tích hạn chế, module xử lý nước thải hợp khối là phương án được sử dụng khá phổ biến. Thiết bị tích hợp nhiều công đoạn trong một kết cấu nên giảm diện tích xây dựng. Tuy nhiên, hiệu quả của module không chỉ phụ thuộc vào công nghệ sinh học bên trong. Cấu tạo hệ thống xử lý nước thải hợp khối còn bao gồm nhiều thiết bị cơ khí, điện và hóa chất đi kèm. Hiểu đúng từng bộ phận giúp lựa chọn thiết bị phù hợp và thuận lợi khi vận hành.

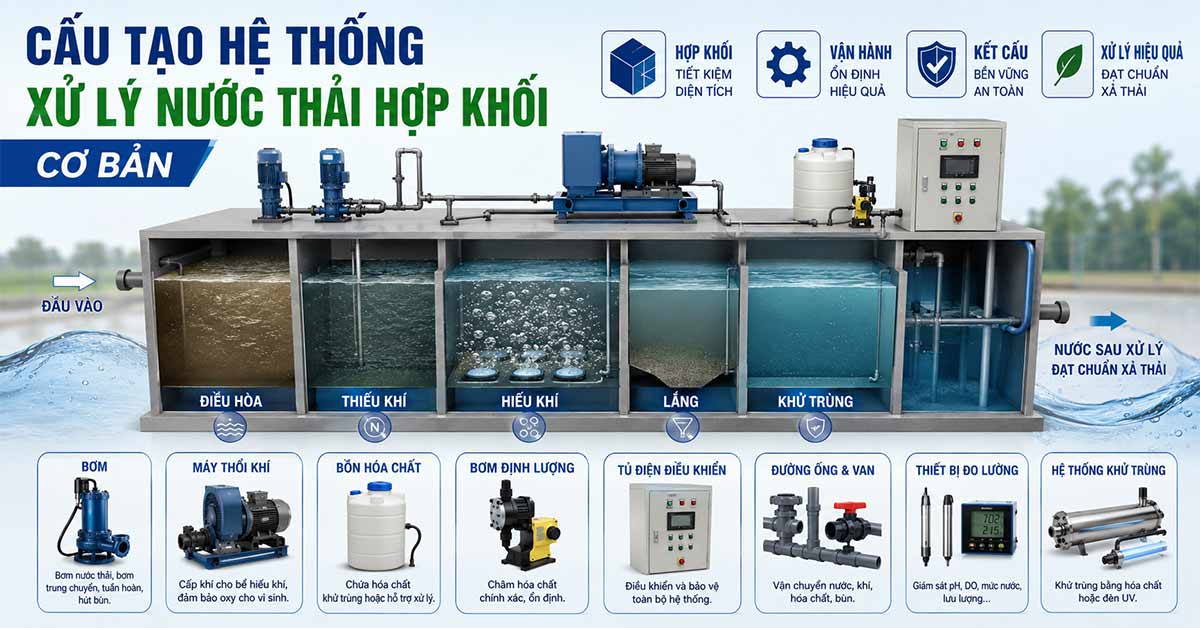

Cấu tạo hệ thống xử lý nước thải hợp khối cơ bản

Về tổng thể, module xử lý nước thải hợp khối là một cụm thiết bị được chia thành nhiều khoang chức năng. Các khoang được ngăn cách bằng vách bể và liên kết theo sơ đồ dòng chảy. Tùy tính chất nước thải, module có thể sử dụng công nghệ AO, MBBR, MBR hoặc phương án kết hợp. Bên ngoài kết cấu còn có hệ thống bơm, máy thổi khí, tủ điện, bồn hóa chất và đường ống. Do đó, cấu tạo hệ thống xử lý nước thải hợp khối cần được xem xét như một hệ thống đồng bộ thay vì chỉ đánh giá phần thân bể.

Một module hoàn chỉnh thường gồm hai phần chính. Phần thứ nhất là kết cấu chứa nước và các khoang xử lý. Phần thứ hai là cụm thiết bị vận hành và điều khiển. Hai phần này phải được thiết kế đồng bộ về công suất và chế độ làm việc. Nếu thể tích bể phù hợp nhưng thiết bị cấp khí thiếu công suất, hiệu quả sinh học sẽ giảm. Ngược lại, thiết bị quá lớn có thể làm tăng điện năng tiêu thụ. Vì vậy, từng hạng mục cần được lựa chọn dựa trên lưu lượng và tải lượng ô nhiễm thực tế.

Thân module và hệ thống vách ngăn

Thân module là bộ phận tạo thành không gian chứa nước thải trong suốt quá trình xử lý. Tùy yêu cầu công trình, module có thể được chế tạo từ thép, composite, HDPE, PP hoặc vật liệu phù hợp khác. Vật liệu cần có khả năng chịu tải và chống ăn mòn trong môi trường nước thải. Đối với module đặt ngoài trời, kết cấu còn phải chịu được tác động của thời tiết. Các mối nối và vị trí xuyên ống cần được xử lý kín để hạn chế rò rỉ.

Bên trong thân module được bố trí các vách ngăn để hình thành từng khoang xử lý. Chiều cao và vị trí vách ảnh hưởng trực tiếp đến hướng dòng chảy. Một số thiết kế sử dụng dòng chảy tự nhiên giữa các khoang, trong khi một số vị trí cần bơm chuyển tiếp. Module thường có cửa thăm để kiểm tra bên trong. Với hệ thống lớn, có thể bố trí sàn thao tác và lan can nhằm tạo điều kiện thuận lợi cho bảo trì.

Các khoang xử lý bên trong module

Tùy công nghệ, cấu tạo hệ thống xử lý nước thải hợp khối có thể gồm khoang tiếp nhận, điều hòa, thiếu khí, hiếu khí, lắng, màng và khử trùng. Không phải công trình nào cũng sử dụng đầy đủ các khoang này. Số lượng và thể tích từng ngăn phải được tính theo lưu lượng, nồng độ chất ô nhiễm và tiêu chuẩn đầu ra. Việc chia khoang hợp lý giúp duy trì thời gian lưu cần thiết. Đồng thời, dòng nước được kiểm soát tốt hơn trong suốt quá trình xử lý.

Khoang điều hòa thường được sử dụng để ổn định lưu lượng và nồng độ nước thải. Khoang thiếu khí hỗ trợ quá trình khử nitrat khi hệ thống có yêu cầu xử lý nitơ. Khoang hiếu khí là nơi vi sinh vật phân hủy chất hữu cơ và chuyển hóa amoni. Với module MBBR, giá thể được bố trí trong vùng sinh học. Nếu sử dụng MBR, cụm màng sẽ thay thế hoặc kết hợp với công đoạn lắng truyền thống. Cấu hình cụ thể phụ thuộc vào yêu cầu của từng dự án.

Hệ thống bơm trong module xử lý

Bơm là thiết bị quan trọng giúp vận chuyển nước giữa các công đoạn. Tùy vị trí, module có thể sử dụng bơm nước thải đầu vào, bơm trung chuyển, bơm tuần hoàn và bơm hút bùn. Mỗi loại bơm được lựa chọn theo lưu lượng và cột áp yêu cầu. Đối với nước có nhiều chất rắn, bơm cần có khả năng hạn chế tắc nghẽn. Việc lựa chọn sai chủng loại có thể làm giảm độ ổn định của toàn hệ thống.

Trong hệ thống có xử lý nitơ, bơm tuần hoàn thường đưa dòng nước chứa nitrate trở lại khoang thiếu khí. Bơm hút bùn được sử dụng để thu gom lượng bùn dư phát sinh trong quá trình sinh học. Các bơm nên có chế độ vận hành tự động và thủ công. Phao mức hoặc cảm biến mức giúp kiểm soát trạng thái hoạt động. Nhờ đó, cấu tạo hệ thống xử lý nước thải hợp khối có thể vận hành linh hoạt khi lưu lượng thay đổi.

Máy thổi khí và hệ thống phân phối khí

Máy thổi khí cung cấp oxy cho khoang hiếu khí. Thiết bị này thường kết nối với đường ống khí và đĩa phân phối khí đặt dưới đáy bể. Không khí được phân tán thành các bọt khí nhỏ để tăng khả năng tiếp xúc với nước. Lượng oxy cung cấp cần đáp ứng nhu cầu của vi sinh vật và tải lượng ô nhiễm. Công suất máy thổi khí phải được tính toán dựa trên điều kiện vận hành thực tế.

Hệ thống phân phối khí gồm đường ống chính, đường ống nhánh, van điều chỉnh và thiết bị tạo bọt khí. Việc bố trí đĩa khí cần đảm bảo khí được phân bố tương đối đồng đều trong vùng hiếu khí. Nếu khí phân bố không đều, có thể xuất hiện vùng thiếu oxy hoặc khuấy trộn kém. Với module MBBR, khí còn tạo lực chuyển động cho giá thể. Vì vậy, máy thổi khí ảnh hưởng trực tiếp đến cả hiệu suất sinh học và khả năng vận hành ổn định.

Bồn hóa chất và bơm định lượng

Trong nhiều module, hệ thống hóa chất được sử dụng cho công đoạn khử trùng hoặc hỗ trợ xử lý. Bồn hóa chất có nhiệm vụ chứa dung dịch trước khi đưa vào hệ thống. Vật liệu bồn cần phù hợp với loại hóa chất sử dụng. Dung tích bồn được lựa chọn dựa trên liều lượng châm và thời gian vận hành. Bồn thường được đặt tại khu vực thông thoáng và thuận tiện cho việc bổ sung hóa chất.

Bơm định lượng có nhiệm vụ đưa hóa chất vào dòng nước với lưu lượng được kiểm soát. Hệ thống thường gồm bơm định lượng, ống hút, ống châm, van một chiều và điểm châm hóa chất. Với hệ thống khử trùng bằng chlorine, liều lượng cần được kiểm soát để đảm bảo hiệu quả mà không gây dư lượng quá mức. Vì vậy, cấu tạo hệ thống xử lý nước thải hợp khối có sử dụng hóa chất phải tính cả cụm chứa và châm hóa chất, không chỉ tính phần bể sinh học.

Tủ điện điều khiển hệ thống

Tủ điện là bộ phận điều khiển và bảo vệ toàn bộ thiết bị điện trong module. Đây là hạng mục rất quan trọng nhưng thường bị bỏ qua khi chỉ nhìn vào kết cấu bể. Tủ có thể chứa aptomat, contactor, relay nhiệt, relay trung gian, timer, bộ điều khiển và các thiết bị bảo vệ khác. Tùy mức độ tự động hóa, hệ thống có thể tích hợp PLC, biến tần hoặc màn hình điều khiển.

Từ tủ điện, người vận hành có thể kiểm soát bơm, máy thổi khí, máy khuấy, bơm định lượng và các thiết bị liên quan. Chế độ Auto/Manual giúp linh hoạt khi vận hành và bảo trì. Phao mức hoặc cảm biến có thể truyền tín hiệu về tủ để điều khiển thiết bị theo mực nước. Tủ điện cần được thiết kế phù hợp với môi trường có độ ẩm cao. Bố trí thiết bị khoa học giúp giảm nguy cơ chập điện và thuận tiện khi kiểm tra.

Hệ thống đường ống và van

Đường ống tạo thành mạng lưới vận chuyển nước, khí, bùn và hóa chất trong toàn bộ module. Tùy vị trí, vật liệu có thể sử dụng PVC, uPVC, HDPE, PPR hoặc loại vật liệu phù hợp với môi trường làm việc. Đường ống nước thải phải đảm bảo tiết diện đủ lớn để hạn chế tổn thất áp suất. Đường ống khí cần chịu được áp lực của máy thổi và môi trường ẩm. Đường hóa chất cần tương thích với dung dịch được sử dụng.

Van được bố trí tại các tuyến ống để điều chỉnh hoặc cô lập từng khu vực. Van một chiều giúp hạn chế dòng chảy ngược tại các tuyến bơm. Van điều tiết khí hỗ trợ cân bằng lượng khí giữa các vùng. Các tuyến ống nên được đánh dấu theo chức năng để người vận hành dễ nhận biết. Cách bố trí này giúp cấu tạo hệ thống xử lý nước thải hợp khối rõ ràng hơn và giảm thời gian xử lý khi cần bảo trì.

Thiết bị đo và hệ thống khử trùng

Tùy mức độ tự động hóa, module có thể được trang bị cảm biến pH, DO, ORP, cảm biến mức hoặc thiết bị đo lưu lượng. Các thông số này cung cấp dữ liệu phục vụ kiểm soát quá trình xử lý. Trong hệ thống sinh học, cảm biến DO giúp theo dõi điều kiện oxy trong bể hiếu khí. Cảm biến mức hỗ trợ điều khiển bơm theo mực nước. Việc trang bị thiết bị đo phù hợp giúp người vận hành phát hiện sớm các dấu hiệu bất thường.

Sau xử lý sinh học, nước có thể được đưa qua công đoạn khử trùng. Hai phương án thường gặp là sử dụng hóa chất hoặc đèn UV. Với phương án hóa chất, hệ thống cần bồn chứa và bơm định lượng. Với UV, nước được dẫn qua buồng chiếu có cường độ phù hợp. Lựa chọn công nghệ phải dựa trên chất lượng nước đầu vào, yêu cầu đầu ra và phương án vận hành. Không nên lựa chọn thiết bị khử trùng chỉ dựa vào công suất danh nghĩa.

Yêu cầu khi thiết kế một module xử lý nước thải hoàn chỉnh

Một module đạt yêu cầu không chỉ cần đủ thiết bị mà còn phải có sự đồng bộ giữa các hạng mục. Trước khi thiết kế, cần xác định lưu lượng nước thải và tải lượng ô nhiễm. Các thông số như BOD, COD, TSS, amoni, tổng nitơ, dầu mỡ và pH có thể ảnh hưởng đến lựa chọn công nghệ. Mặt bằng lắp đặt cũng cần được khảo sát để xác định kích thước module. Đây là cơ sở để tính thể tích bể, công suất bơm và nhu cầu cấp khí.

Ngoài hiệu suất xử lý, thiết kế cần quan tâm đến khả năng vận hành và bảo trì. Cửa thăm phải đủ thuận tiện cho việc kiểm tra. Bơm và máy thổi khí cần có phương án bảo vệ phù hợp. Tủ điện phải dễ thao tác và có cảnh báo khi xảy ra sự cố. Bồn hóa chất cần bố trí an toàn. Khi các yếu tố này được tính toán đồng bộ, cấu tạo hệ thống xử lý nước thải hợp khối mới đáp ứng tốt cả yêu cầu kỹ thuật và nhu cầu sử dụng thực tế.

Việt Phát tư vấn, thiết kế, sản xuất và lắp đặt module xử lý nước thải hợp khối

Việt Phát chuyên tư vấn, thiết kế, sản xuất và lắp đặt module xử lý nước thải hợp khối theo đặc điểm của từng công trình. Giải pháp được xây dựng dựa trên lưu lượng, thành phần nước thải, diện tích lắp đặt và yêu cầu chất lượng nước sau xử lý. Tùy dự án, Việt Phát có thể triển khai module sử dụng AO, MBBR, MBR hoặc cấu hình kết hợp. Phần kết cấu và thiết bị được tính toán đồng bộ nhằm tạo thành một hệ thống hoàn chỉnh.

Module có thể tích hợp thân bể, các khoang xử lý, bơm, máy thổi khí, đĩa phân phối khí, bơm định lượng, bồn hóa chất, tủ điện điều khiển, đường ống, van và thiết bị đo. Tùy yêu cầu, hệ thống có thể được bổ sung thiết bị khử trùng và các cảm biến phục vụ tự động hóa. Việt Phát thực hiện từ tư vấn, thiết kế kỹ thuật đến gia công, vận chuyển, lắp đặt và hướng dẫn vận hành. Đây là hướng tiếp cận giúp chủ đầu tư dễ kiểm soát toàn bộ hệ thống ngay từ đầu.

Kết luận

Cấu tạo hệ thống xử lý nước thải hợp khối là tổ hợp của kết cấu bể, các khoang xử lý, thiết bị cơ khí, hệ thống điện và cụm hóa chất. Trong đó, thân module và vách ngăn tạo không gian xử lý; bơm đảm nhiệm nhiệm vụ vận chuyển; máy thổi khí cung cấp oxy; bồn hóa chất và bơm định lượng phục vụ châm hóa chất; tủ điện điều khiển toàn bộ thiết bị. Đường ống, van và thiết bị đo giúp hệ thống vận hành đồng bộ. Khi lựa chọn đúng công nghệ và tính toán chính xác từng hạng mục, module sẽ có thiết kế gọn, dễ vận hành và phù hợp với nhiều công trình có diện tích hạn chế.
